Garagentorantrieb KTT550, Komplettset mit Antriebsschiene

Artikelnummer NEW-128
if(!document.getElementById('paypal-smart-payment-script')) { var script = document.createElement("script"); script.type = "module"; script.id = "paypal-smart-payment-script"; script.src = "https://cdn02.plentymarkets.com/yu6mqejoi5ki/plugin/2/paypal/js/smartPaymentScript.js"; script.setAttribute("data-client-id", "AW_ULckbWE1IQj97P3PsUwLjvZ3-eLSMz6hTXgLLKPjAO4vfkXqUCuyvpiho_yPf_LY-5kAchT10REAC"); script.setAttribute("data-currency", "EUR"); script.setAttribute("data-client-token", "eyJicmFpbnRyZWUiOnsiYXV0aG9yaXphdGlvbkZpbmdlcnByaW50IjoiNTg4N2QzZDlhM2I0MTE2NzcwOTgyYThlZmMxYzA0ZDNmMTk2MjgwZjI0NDdkNTdkOWM4ZDQyODIyMTFiNjI1N3xtZXJjaGFudF9pZD1yd3dua3FnMnhnNTZobTJuJnB1YmxpY19rZXk9ajJmYzJqcHhkZzZ2cDg0ZiZjcmVhdGVkX2F0PTIwMjMtMDYtMDlUMTI6MzI6MzQuMTY1WiIsInZlcnNpb24iOiIzLXBheXBhbCJ9LCJwYXlwYWwiOnsiaWRUb2tlbiI6bnVsbCwiYWNjZXNzVG9rZW4iOiJBMjFBQU1pbHI5T2pRWWxUNEUtUm9QU1gwOG1PUUFUUnJ0UVR0bDlsNWpUU3BodFU3MUhGR0FaaWxrbHJwLS1YVnpSd0xZZGg3U29mTVQzWUZhYmllcmh3cENqTWljN2hnIn19"); script.setAttribute("data-append-trailing-slash", ""); script.setAttribute("data-locale", "de_DE"); document.body.appendChild(script); } else { var script = document.getElementById('paypal-smart-payment-script'); script.setAttribute("data-client-id", "AW_ULckbWE1IQj97P3PsUwLjvZ3-eLSMz6hTXgLLKPjAO4vfkXqUCuyvpiho_yPf_LY-5kAchT10REAC"); script.setAttribute("data-currency", "EUR"); script.setAttribute("data-client-token", "eyJicmFpbnRyZWUiOnsiYXV0aG9yaXphdGlvbkZpbmdlcnByaW50IjoiNTg4N2QzZDlhM2I0MTE2NzcwOTgyYThlZmMxYzA0ZDNmMTk2MjgwZjI0NDdkNTdkOWM4ZDQyODIyMTFiNjI1N3xtZXJjaGFudF9pZD1yd3dua3FnMnhnNTZobTJuJnB1YmxpY19rZXk9ajJmYzJqcHhkZzZ2cDg0ZiZjcmVhdGVkX2F0PTIwMjMtMDYtMDlUMTI6MzI6MzQuMTY1WiIsInZlcnNpb24iOiIzLXBheXBhbCJ9LCJwYXlwYWwiOnsiaWRUb2tlbiI6bnVsbCwiYWNjZXNzVG9rZW4iOiJBMjFBQU1pbHI5T2pRWWxUNEUtUm9QU1gwOG1PUUFUUnJ0UVR0bDlsNWpUU3BodFU3MUhGR0FaaWxrbHJwLS1YVnpSd0xZZGg3U29mTVQzWUZhYmllcmh3cENqTWljN2hnIn19"); script.setAttribute("data-append-trailing-slash", ""); script.setAttribute("data-locale", "de_DE"); }
if(typeof renderPayPalButtons === 'function') { renderPayPalButtons('648326af8f3f9', 'paylater', 'paypal', 'rect', 'gold'); } else { document.addEventListener('payPalScriptInitialized', () => { renderPayPalButtons('648326af8f3f9', 'paylater', 'paypal', 'rect', 'gold'); }); } if(typeof renderPayPalButtons === 'function') { renderPayPalButtons('648326af8f3f9', 'paypal', 'buynow', 'rect', 'gold'); } else { document.addEventListener('payPalScriptInitialized', () => { renderPayPalButtons('648326af8f3f9', 'paypal', 'buynow', 'rect', 'gold'); }); }
if(!document.getElementById('paypal-smart-payment-script')) { var script = document.createElement("script"); script.type = "module"; script.id = "paypal-smart-payment-script"; script.src = "https://cdn02.plentymarkets.com/yu6mqejoi5ki/plugin/2/paypal/js/smartPaymentScript.js"; script.setAttribute("data-client-id", "AW_ULckbWE1IQj97P3PsUwLjvZ3-eLSMz6hTXgLLKPjAO4vfkXqUCuyvpiho_yPf_LY-5kAchT10REAC"); script.setAttribute("data-currency", "EUR"); script.setAttribute("data-client-token", "eyJicmFpbnRyZWUiOnsiYXV0aG9yaXphdGlvbkZpbmdlcnByaW50IjoiNTg4N2QzZDlhM2I0MTE2NzcwOTgyYThlZmMxYzA0ZDNmMTk2MjgwZjI0NDdkNTdkOWM4ZDQyODIyMTFiNjI1N3xtZXJjaGFudF9pZD1yd3dua3FnMnhnNTZobTJuJnB1YmxpY19rZXk9ajJmYzJqcHhkZzZ2cDg0ZiZjcmVhdGVkX2F0PTIwMjMtMDYtMDlUMTI6MzI6MzQuMTY1WiIsInZlcnNpb24iOiIzLXBheXBhbCJ9LCJwYXlwYWwiOnsiaWRUb2tlbiI6bnVsbCwiYWNjZXNzVG9rZW4iOiJBMjFBQU1pbHI5T2pRWWxUNEUtUm9QU1gwOG1PUUFUUnJ0UVR0bDlsNWpUU3BodFU3MUhGR0FaaWxrbHJwLS1YVnpSd0xZZGg3U29mTVQzWUZhYmllcmh3cENqTWljN2hnIn19"); script.setAttribute("data-append-trailing-slash", ""); script.setAttribute("data-locale", "de_DE"); document.body.appendChild(script); } else { var script = document.getElementById('paypal-smart-payment-script'); script.setAttribute("data-client-id", "AW_ULckbWE1IQj97P3PsUwLjvZ3-eLSMz6hTXgLLKPjAO4vfkXqUCuyvpiho_yPf_LY-5kAchT10REAC"); script.setAttribute("data-currency", "EUR"); script.setAttribute("data-client-token", "eyJicmFpbnRyZWUiOnsiYXV0aG9yaXphdGlvbkZpbmdlcnByaW50IjoiNTg4N2QzZDlhM2I0MTE2NzcwOTgyYThlZmMxYzA0ZDNmMTk2MjgwZjI0NDdkNTdkOWM4ZDQyODIyMTFiNjI1N3xtZXJjaGFudF9pZD1yd3dua3FnMnhnNTZobTJuJnB1YmxpY19rZXk9ajJmYzJqcHhkZzZ2cDg0ZiZjcmVhdGVkX2F0PTIwMjMtMDYtMDlUMTI6MzI6MzQuMTY1WiIsInZlcnNpb24iOiIzLXBheXBhbCJ9LCJwYXlwYWwiOnsiaWRUb2tlbiI6bnVsbCwiYWNjZXNzVG9rZW4iOiJBMjFBQU1pbHI5T2pRWWxUNEUtUm9QU1gwOG1PUUFUUnJ0UVR0bDlsNWpUU3BodFU3MUhGR0FaaWxrbHJwLS1YVnpSd0xZZGg3U29mTVQzWUZhYmllcmh3cENqTWljN2hnIn19"); script.setAttribute("data-append-trailing-slash", ""); script.setAttribute("data-locale", "de_DE"); }
* inkl. ges. MwSt. zzgl. Versandkosten

Elektrischer Garagentorantrieb für maximalen Komfort

Mit einem elektr. Garagentorantrieb wird das Parken des Wagens in der Garage besonders angenehm. Daher ist das Komplettset von KTT24 für alle Hauseigentümer, die ihre Garage modern ausstatten möchten, eine gute Wahl. Im Lieferumfang sind eine Antriebsschiene, eine Modulantenne, zwei Handsender sowie das Einbauset mit einer Umgebungsbeleuchtung enthalten. Das Modell elektr. Garagentorantrieb KTT550 ist besonders energieeffizient, da es mit einer innovativen Stromspartechnik gestaltet ist.

Antriebssystem für diverse privat genutzte Garagentore mit einem Torgewicht von bis zu 80 Kilogramm

Der elektr. Garagentorantrieb von KTT24 kann sowohl für Schwingtore bis 3.500 Millimeter Torbreite als auch für einwandige Sektionaltore bis 5.000 Millimeter Torbreite, für doppelwandige Sektionaltore bis 3.000 Millimeter Torbreite sowie für Kipp- und Canopytore bis 3.500 Millimeter Torbreite und 2.250 Millimeter Torhöhe verwendet werden, soweit das Gewicht Ihres Tores 80 Kilogramm nicht überschreitet. Nach dem Einbau des leicht bedienbaren Garagentorantriebs, der mit Marantec-Antriebsschienen kombiniert wird, überzeugt der Soft-Lauf beim Öffnen und Schließen des Tores im täglichen Einsatz. Der Blockierschutz und die elektronische Endabschaltung sorgen bei allen Aktionen für optimale Sicherheit.

Programmierbarer elektr. Garagentorantrieb

Mit wenig Aufwand können Sie den Garagentorantrieb programmieren, sodass Torlaufgeschwindigkeit und Abschaltautomatik sowie die Möglichkeit der Teilöffnung nach Wunsch funktionieren. Mithilfe der LED-Anzeige haben Sie jederzeit einen Überblick über die Zustandsmeldung des Antriebs für Ihr Garagentor. Die integrierte Beleuchtung ist über Funk bedienbar. Wenn Sie eine Lichtschranke verwenden, können Sie die Zulauffunktion automatisch erfolgen lassen. Der exklusiv von KTT24 entwickelte Garagentorantrieb wir im Inneren über ein klassisches Zugseil entriegelt. Der Antriebskopf ist um 90 Grad drehbar. Mit der Reset-Funktion setzen Sie alle programmierten Funktionsweisen wieder auf die Werkseinstellung zurück. Machen Sie mit dem elektr. Garagentorantrieb KTT550, der über normale Anschlüsse für einen Taster, die Lichtschranke und einen Haltkreis verfügt, aus Ihrer Garage einen modernen Parkplatz für die Wagen und die Motorräder Ihrer Familie.

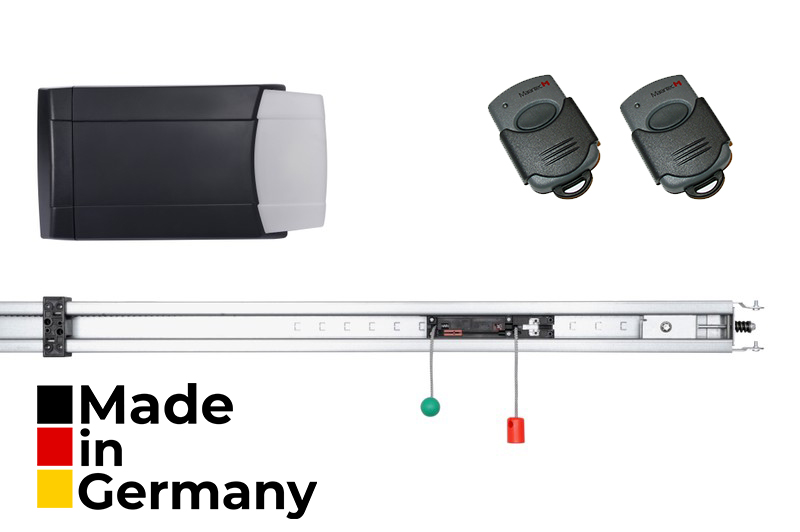

Lieferumfang

  • Motor-Aggregat mit integrierter Steuerung
  • Antriebsschiene Zahnriemen SZ 11_SL, 3-teilig 3080 mm
  • Digital 168 Modulantenne, 868 MHz Multi-Bit
  • 2 Stück Digital 321Micro-Handsender 1-Kanal, 868 MHz Multi.Bit
  • Universal-Einbauset für Schwing- und Sektionaltore
  • Netzkabel mit Eurostecker, 1.500 mm



Einsatzbereich

  • Antriebssystem für privat genutzte Garagentore
  • für Schwingtore bis 3.500 mm Torbreite und 80 kg Torgewicht
  • für einwandige Sektionaltore bis 5.000 mm Torbreite und 80 kg Torgewicht
  • für doppelwandige Sektionaltore bis 3.000 mm Torbreite und 80 kg Torgewicht
  • für Kipp- und Canopytore bis 3.500 mm Torbreite und 2.250 mm Torhöhe sowie 80 kg Torgewicht
  • In Verbindung mit Marantec-Antriebsschienen


Funktionen

  • Stromspar-Technik
  • Integrierte Umgebungsbeleuchtung
  • Elektronische Endabschaltung
  • Soft-Start/Soft-Stopp/Soft-Lauf
  • Elektronische Aufschubsicherung
  • Blockierschutz
  • Laufzeitbegrenzung
  • Entriegelung über Zugseil (innen)
  • Antriebskopf um +/- 90° drehbar
  • Programmierung und Zustandsmeldung über LED-Anzeige
  • Back jumb (Entlastung der Schließkante
  • Automatische Zulauffunktion (nur in Verbindung mit einer Lichtschranke nutzbar)
  • Beleuchtung auch über Funk schaltbar
  • Abschlatautomatik AUF und ZU getrennt programmierbar
  • Teilöffnung programmierbar
  • Torlaufgeschwindigkeit AUF und ZU getrennt programmierbar
  • Zargenfunktion (Ausblendung von Zargenlichtschranken
  • Reset-Funktion
  • Anschluss (konventionell) für Taster, Lichtschranke und Haltkreis
  • Ausgang 24 V DC, max. 50 mA



Elektrische Daten
Nennspannung 230 V AC
Nennfrequenz 50/60 Hz
Stromaufnahme 1,1 A
Leistungsaufnahme Betrieb 0,25 KW
Leistungsaufnahme Stand-by ca. 4 W
Betriebsart (Einschaltdauer) S2–2 min
Motorspannung 24 V DC
Steuerspannung 24 V DC
Schutzart (Motor-Aggregat) IP 20
Schutzklasse II

















Mechanische Daten
Zug- und Druckkraft max. 550 N
Laufgeschwindigkeit max. 160 mm/s
Öffnungszeit (torspezifisch) ca. 14 s








Umgebungsdaten
Abmessungen (BxHxT) (Motor-Aggregat) 180x125x330 mm
Bewegungshub Antriebsschiene 2450 mm
Gewicht (gesamt) ca. 10,3 kg
Temperaturbereich –20 °C bis +60 °C
Leuchtmittel 4-LED-Modul
